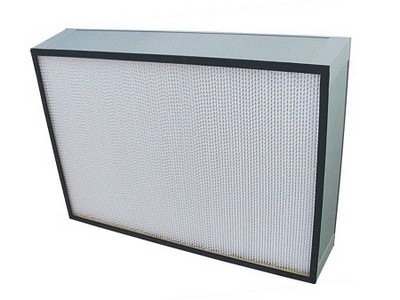

纸隔板高效空气过滤器
纸隔板高效过滤器特点
纸隔板高效过滤器使用隔板式设计，波纹隔板可以精确地保持褶层间距，有最小阻力下，最大限度地利用滤料。过滤器滤材两面180褶翻折形成锲形褶层，滤料折弯时有两道压痕，使其在隔板的尾端开成锲形盒式褶层，锲形盒式褶层可以防止滤料破损。
A)效率高（主要捕捉0.3微米及以上微粒）
B)阻力低
C)容尘量高
D)风速均匀
纸隔板高效过滤器用途：适用于各种特别的洁净室的终端过滤以及各种局部净化设备，如洁净工作台层流罩等环境空气净化。
纸隔板高效过滤器性能
1)框架：铝合金或镀锌铁以及不锈钢框
2)滤料：超细玻璃纤维纸
分隔材质：胶板纸或铝箔；
3) EN779级别：H10、H11、H12、H13、H14
4) DIN 53438阻燃标准：F1
5)终阻力：(建议)450Pa
6 )最大风量：额定风量的125%
7)耐温：80℃
8)过滤尺寸：依据客户实际要求制定，铝型材参考厚度：120mm、150mm、220mm、295mm.
极限尺寸：宽≤1220mm，长≥1220mm，厚50~300mm。
纸隔板高效过滤器材质和使用条件表
|
|
框架 |
铝合金、木工板、镀锌板 |
|
密封胶 |
AB胶 |
|
|
间隔物 |
铝箔、双胶纸 |
|
|
过滤介质 |
玻璃纤维、PP纤维 |
|
|
使用条件 |
温度 |
≤80℃ |
|
湿度（普通型） |
≤80% |
|
|
湿度(防湿型) |
≤100% |
|
|
阻力 |
≤500Pa |
纸隔板高效过滤器标准型号尺寸及基本性能指标
|
外形尺寸 |
额定风量 |
初阻力（Pa） |
H13容尘量(g) |
|||||
|
计数效率（F6） |
计数效率（F8） |
计数效率（H10） |
计数效率（H12） |
计数效率（H13） |
计数效率（H14） |
|||
|
610×610×150 |
1200 |
20 |
60 |
110 |
160 |
220 |
250 |
800 |
|
762×610×150 |
1500 |
1100 |
||||||
|
820×610×150 |
1600 |
1200 |
||||||
|
320×320×220 |
400 |
300 |
||||||
|
484×484×220 |
1000 |
700 |
||||||
|
630×630×220 |
1600 |
1200 |
||||||
|
1260×630×220 |
3200 |
2400 |
||||||
|
592×592×292 |
2000 |
1700 |
||||||
备注：可制作150≤L≤1260，150≤W≤1260，70≤D≤292范围内非标纸隔板高效过滤器。

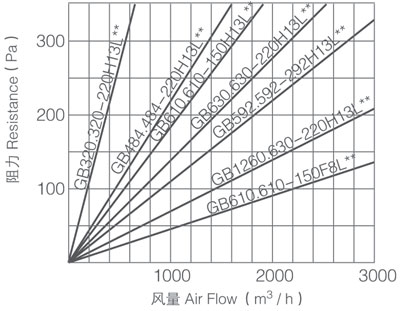

风量与阻力特性曲线图
