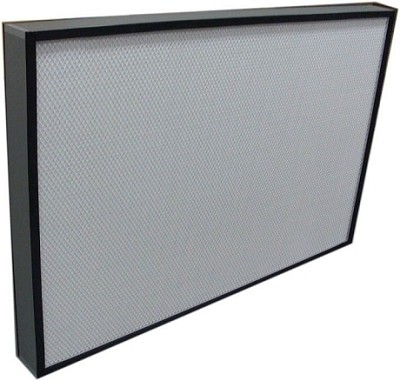

无隔板高效空气过滤器
无隔板过滤器的效率划分：从中效（F6～F9）、亚高效(H10~H12)到高效(H13~H14)，以及超高效（U15-U17）有多种效率及喷胶方式供客户选择，极限尺寸：宽≤1220mm，长≥1220mm，厚20~150mm。
我司的无隔板高效过滤网采用目前国际上先进的进口生产线生产，可有效降低洁净室运行成本，出厂前均通过有效的检漏和扫描测试，可以满足特殊工业的严格要求，适用于各种洁净室、洁净台、制药厂、生物厂、食品加工及其他任何需要严格控制空气污染的场所。
无隔板高效过滤网结构说明：
1、 无缝密封技术，密封效果更好，更持久，不易泄露。
2、 体积小、重量轻。采用阳极处理铝合金外框材质，方便搬运及安装
3、 可提供50mm,70mm,90mm等其他多种厚度。
4、 逐台镭射扫描计数捕集0.3um微粒MPPS最高效率可达：99.995%（EN1822）。
5、终阻力：（建议）600pa。
6、最大风量：额定风量125%
7、耐温：80摄氏度。
8、湿度：<80%RH。
无隔板高效过滤网安装说明
1、 可配合多种品牌FFU以及高效送风口安装于天花龙骨上或彩钢板吊顶上
2、 无隔板高效空气过滤器需要在风管安装完毕，对室内进行试吹，并在风量及室内洁净度达到一定要求后再安装，以延长高效过滤器使用寿命
3、 为保证无隔板高效空气过滤器的使用寿命，建议空气进入前，需经过不低于F8（比色法90%-95%）的预过滤
无隔板高效过滤网材质和使用条件表
|
|
框架 |
铝合金 |
|
密封胶 |
AB胶 |
|
|
间隔物 |
热熔胶 |
|
|
过滤介质 |
玻纤滤纸、PP纤维滤纸 |
|
|
使用条件 |
温度 |
≤80℃ |
|
湿度(普通型) |
≤80% |
|
|
湿度(防湿型) |
≤100% |
|
|
阻力 |
≤450Pa |
无隔板高效过滤网标准型号尺寸及基本性能指标
|
外形尺寸 |
额定风量 |
初阻力（Pa） |
H13容尘量 |
|||||
|
计数效率（F6） |
计数效率（F8）1μm |
计数效率（H10）0.5μm |
计数效率（H12）0.5μm |
计数效率（H13）0.3μm |
计数效率（H14）0.3μm |
|||
|
610×610×70 |
1000 |
20 |
60 |
110 |
160 |
220 |
250 |
700 |
|
915×610×70 |
1500 |
1100 |
||||||
|
1170×570×70 |
1800 |
1400 |
||||||
|
1220×610×70 |
2000 |
1500 |
||||||
|
610×610×90 |
1200 |
900 |
||||||
|
915×610×90 |
1700 |
1500 |
||||||
|
1220×610×90 |
2400 |
1800 |
||||||
|
1220×610×100 |
2600 |
2100 |
||||||
备注：可制作150≤L≤1220，150≤W≤1220，25≤D≤134范围内非标过滤器。
表中括号内数值为低阻力无隔板高效空气过滤器的初阻力，其容尘量也略有增加，表中未列出。
