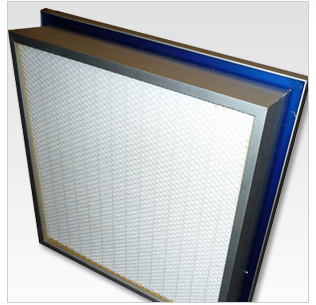

液槽式高效空气过滤器

液槽式高效空气过滤器也叫DOP高效过滤器，其独特的液槽结构设计，比传统的密封结构密封性能更好，出厂前均通过有效的检漏和扫描测试。因为其密封性能好，安装方便，效率高，阻力低，运行成本低的特点，在有效降低洁净室运行成本的同时，可以满足对密封性有更高要求的场合。液槽密封是优于国内目前常用的机械压紧装置密封的一种方法。液槽密封DOP高效过滤器安装方便，密封十分可靠，是国际上普遍采用的高效过滤器密封方法。密封性高，补漏性好。广泛使用于要求较高的洁净间、大面积垂直层流、百级层流罩及HEPA高效过滤器的安装等。

液槽式高效空气过滤器结构

液槽式高效空气过滤器密封安装系统，包括内装密封液的液槽，吊顶安装框架，其特征是液槽是由高效空气过滤器四周边框向上弯折形成的环周Ｕ形截面液槽；

吊顶安装框架是由吊杆，由倒置Ｕ形截面槽构成的网格状安装框架体，定位支撑板及螺栓组成；安装框架体具有由倒置Ｕ形截面槽一侧边围成的若干框格，安装框架体连接吊杆，内侧设置竖直螺纹套，各框格分别插入各高效空气过滤器环周液槽中；

定位支撑板设在两相邻液槽底部，通过紧固螺栓拧入竖直螺纹套与安装框架体连接，支撑高效空气过滤器。新型的优点是：实现大面积、大范围高效空气过滤器的可靠快捷密封安装，增强高效空气过滤器边框强度，应用范围扩大。

液槽式高效空气过滤器密封胶介绍

液槽密封胶色蓝、似果冻，故又名果冻胶。液槽密封胶是非牛顿液体，该胶具有不挥发、不爬油、无毒无味等特点，常温下具有良好的稳定性。

构成材料及运行条件

框材：铝型材

密封胶：聚胺脂胶

分隔物：热容胶/纸隔板/铝隔板

滤料：玻璃纤维

使用最高温度：70°C

使用最高湿度：100%

槽内密封介质：蓝色果冻胶

液槽式高效空气过滤器|DOP高效过滤器产品特性

1、无隔板设计，优质的玻璃纤维滤纸，以降低运行成本。

2、结构紧凑，充分利用夹层空间。

3、容尘量高，使用寿命长

4、液槽设计，密封性能更好

5、效率：99.7％@0.3um（H13），99.99％@0.3um（H14）99.999％@0.3um（U15）(EN1822)

6、厚度有66mm，80mm，90mm，93mm，150mm，220mm

液槽式高效空气过滤器/DOP高效过滤器型号规格及技术参数

注：液槽式高效空气过滤器/DOP高效过滤器可根据用户要求非标定制。
